Таблицы, файлы и документы

Моделирование исполняемых программ и библиотек, составляющих физическую реализацию системы, весьма полезно. Однако зачастую оказывается, что существует масса вспомогательных компонентов развертывания, которые нельзя отнести к этим категориям, но которые тем не менее критичны для физического развертывания системы. Например, реализация может включать файлы данных, файлы оперативной подсказки, скрипты на каком-либо интерпретируемом языке, файлы журналов, инициализационные файлы и протоколы установки или удаления системы. Моделирование этих компонентов - важная составная часть управления конфигурацией системы. К счастью, в UML существуют средства для моделирования всех этих артефактов.

Моделирование таблиц, файлов и документов осуществляется так:

Выявите те вспомогательные элементы, которые являются частью физичес кой реализации системы.

Смоделируйте их в виде компонентов. Если в вашей реализации появляют ся новые виды артефактов, введите подходящий новый стереотип.

В той мере, в какой это необходимо для изложения ваших намерений, смо делируйте отношения между вспомогательными компонентами и исполняе мыми программами, библиотеками и интерфейсами в системе. Чаще всего вам понадобится моделировать зависимости между этими частями, чтобы визуализировать то, как скажутся изменения компонентов.

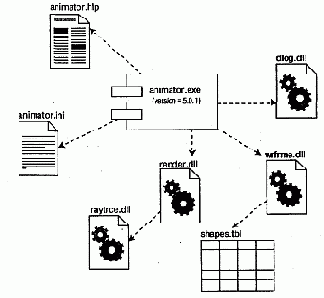

Так, на рис. 25.6, расширяющем предыдущий, показаны таблицы, файлы и документы, которые являются частью развернутой системы, построенной вокруг программы animator.exe. Мы видим один документ (animator .hip), один простой файл (animator.ini) и одну таблицу базы данных (shapes.tbl). Для их изображения используются соответствующие стандартные элементы UML.

Рис. 25.6 . Моделирование таблиц, файлов и документов

Моделирование баз данных (см. главы 8 и 29) может усложниться, если приходится иметь дело с несколькими таблицами, триггерами и хранимыми процедурами. Для визуализации, специфицирования, конструирования и документирования этих особенностей нужно будет моделировать как логическую схему, так и физические базы данных.
