Стыковочные узлы системы
Чаще всего с помощью интерфейсов моделируют стыковочные узлы в системе, состоящей из таких программных компонентов (см. главу 25), как СОМ+ или JavaBeans. Некоторые компоненты вы создаете сами с нуля, остальные покупаете или заимствуете из других систем (см. главу 31). В любом случае придется написать некоторый код для "склеивания" этих компонентов, ввиду чего необходимо понимать, какие интерфейсы реализуются и потребляются каждым из них.
Идентификация стыковочных узлов в системе предполагает наличие четких линий демаркации в ее архитектуре. По одну сторону от такой линии находятся компоненты, которые могут изменяться независимо от компонентов с другой стороны, при условии, что обе стороны выполняют контракт, объявленный интерфейсом.
Взяв готовый компонент из другой системы или купив его, вы, скорее всего, получите набор операций и минимальную документацию о назначении каждой из них. Это полезно, но еще не достаточно. Гораздо важнее понять, в каком порядке должны вызываться операции и каковы внутренние механизмы, воплощенные в интерфейсе. К сожалению, если компонент плохо документирован, вам придется самому методом проб и ошибок строить концептуальную модель работы его интерфейса. Затем можно задокументировать то, что вы обнаружили, путем моделирования данного стыковочного узла с помощью интерфейсов UML, - так, чтобы впоследствии вам и другим людям было проще работать с этим компонентом. Разрабатывая собственный компонент, вы должны отслеживать его контекст, то есть специфицировать интерфейсы, на наличие которых он рассчитывает для выполнения своей работы, а также интерфейсы, представляемые им самим для использования в других компонентах.
Примечание: Большинство компонентных систем, таких как СОМ+ или Enterprise JavaBeans, предоставляют возможность интроспекции, то есть программного запроса у интерфейса информации о его операциях. Это первый шаг к пониманию природы недостаточно документированного компонента.
Моделирование стыковочных узлов системы производится следующим образом (подробнее моделирование поведения рассматривается в частях 4 и 5):

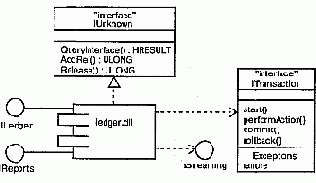

Например, на рис. 11.6 изображены стыковочные узлы для библиотеки ledger. dll - компонента, взятого из финансовой системы. Этот компонент реализует три интерфейса - lUnknown, ILedger и IReports. На диаграмме первый из них показан в расширенной форме, а остальные два - в сокращенной. Все три интерфейса реализуются компонентом ledger.dll и экспортируются в другие компоненты, которые используют их в своей работе.
Рис. 11.6 Моделирование стыковочных узлов системы
Как видно из диаграммы, компонент ledger.dll импортирует два интерфейса, IStreaming и ITransaction, причем последний показан в расширенной форме. Оба они нужны компоненту ledger.dll для корректной работы. Следовательно, в работающую систему вы должны будете включить также и реализующие их компоненты. Выделив интерфейс, например ITransaction, вы тем самым разъединили находящиеся по разные стороны от него компоненты. А это значит, что вы можете использовать любой компонент, лишь бы он соответствовал спецификации интерфейса.
Такие интерфейсы, как ITransaction, - это не просто совокупность операций. Данный интерфейс содержит определенные предположения о том, в каком порядке должны вызываться операции.Хотя на диаграмме это не показано, можно было бы присоединить к интерфейсу прецедент (см. главу 16) и перечислить типичные способы применения интерфейса.
