Новые свойства
Базовые свойства строительных блоков UML - атрибуты и операции для классов, содержание пакетов и т.д. - являются достаточно общими, чтобы их можно было применять для моделирования любых сущностей. Все же, если вы хотите расширить набор свойств базовых блоков (или новых блоков, созданных с помощью стереотипов), вам необходимо воспользоваться помеченными значениями.
Моделирование новых свойств осуществляется следующим образом:
Предположим, например, что вам нужно связать создаваемые модели с системой управления конфигурацией проекта. Помимо всего прочего, это предполагает отслеживание номера версии, текущего статуса версии в хранилище (Check in/check out status) и, возможно, дат создания и модификации каждой подсистемы (см. главу 31). Поскольку вся эта информация специфична для процесса разработки, она не является частью базового UML, хотя ее можно включить в модель с помощью помеченных значений. В частности, эта информация не является просто атрибутом класса. Номер версии подсистемы - это часть метаданных, но не самой модели.

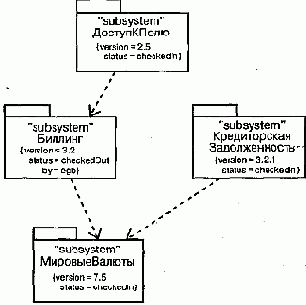

На рис. 6.10 представлены четыре подсистемы, каждая из которых была расширена за счет включения номера версии и статуса. Для подсистемы Биллинг показано еще одно помеченное значение - имя человека, который извлек подсистему из хранилища.
Рис. 6.10 Моделирование новых свойств
Примечание: Значения таких меток, как version и status, могут устанавливаться инструментальными средствами. Вместо того чтобы вручную задавать их в модели, для их автоматического сопровождения достаточно воспользоваться средой разработки, интегрированной с системой управления конфигурацией.
